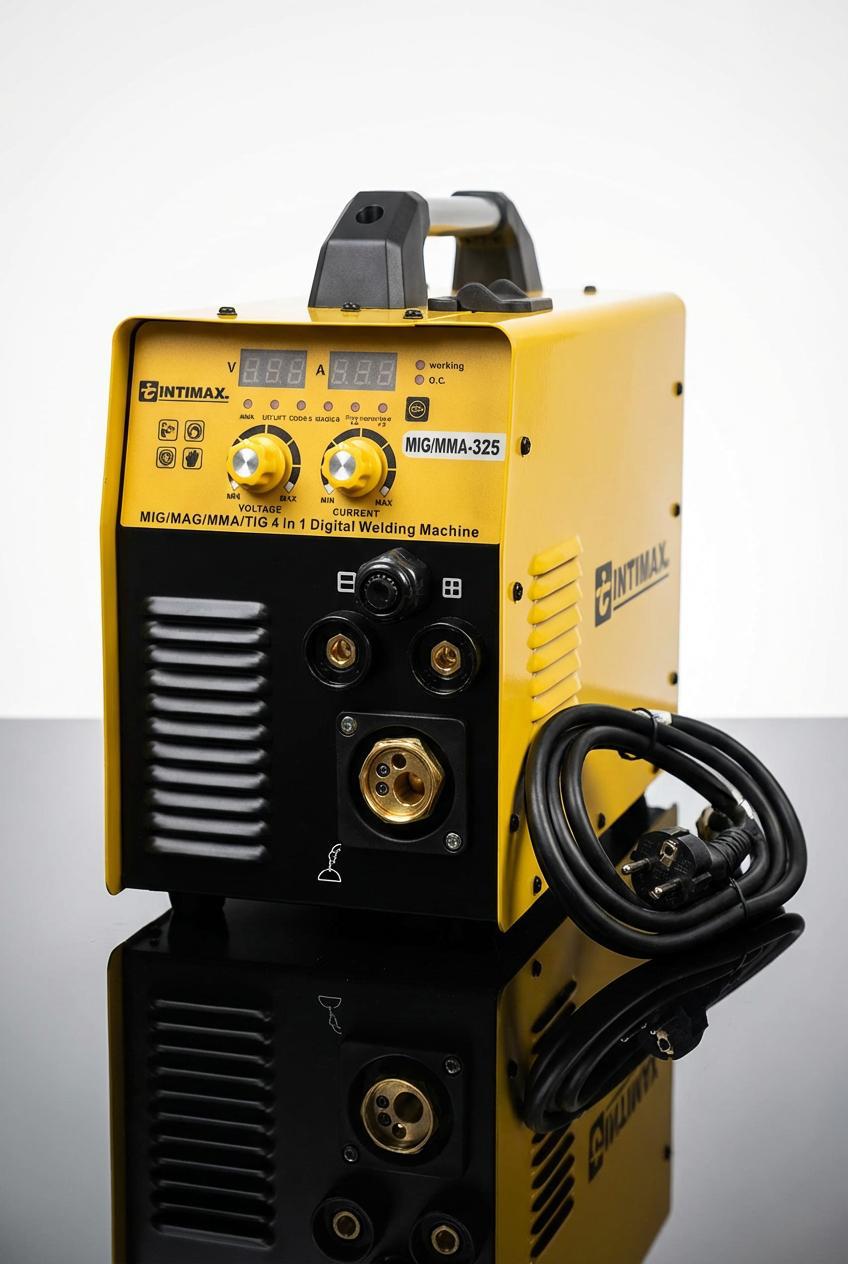

Aparat Sudura MIG / MAG / MMA / TIG – Model MIG/MMA-325



        Aparat de sudură invertor 4-în-1 MIG / MAG / MMA / TIG

---

1. INTRODUCERE

Vă mulțumim pentru achiziționarea acestui aparat de sudură digital multiproces.
Acest echipament permite următoarele tipuri de sudare:

• MIG – sudare cu sârmă în mediu protector gazos

• MAG – sudare cu sârmă + CO₂ / amestec gaz

• MMA (Stick) – sudare cu electrod învelit

• TIG Lift – sudare TIG prin atingere (fără înaltă frecvență)

Aparatul utilizează tehnologie invertor IGBT, oferind:
✔ consum redus de energie
✔ arc stabil
✔ greutate mică
✔ reglaj precis curent / tensiune

---

2. DATE TEHNICE (tipice)

---

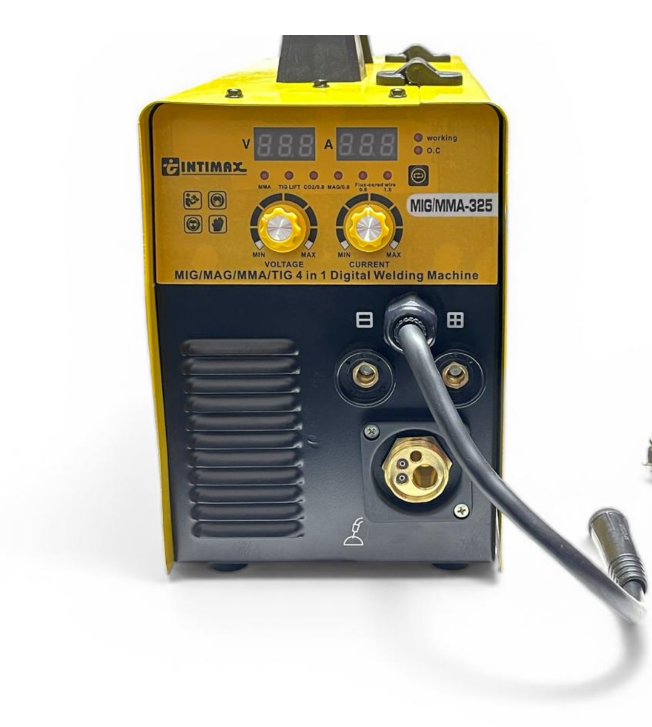

3. DESCRIERE PANOU FRONTAL

Afișaj digital

• V – afișează tensiunea

• A – afișează curentul de sudare

Butoane reglaj:

• VOLTAGE – reglaj tensiune arc (MIG)

• CURRENT – reglaj curent (MMA/TIG)

LED-uri stare:

• Working – aparat în funcțiune

• O.C – protecție suprasarcină activă

Conectori:

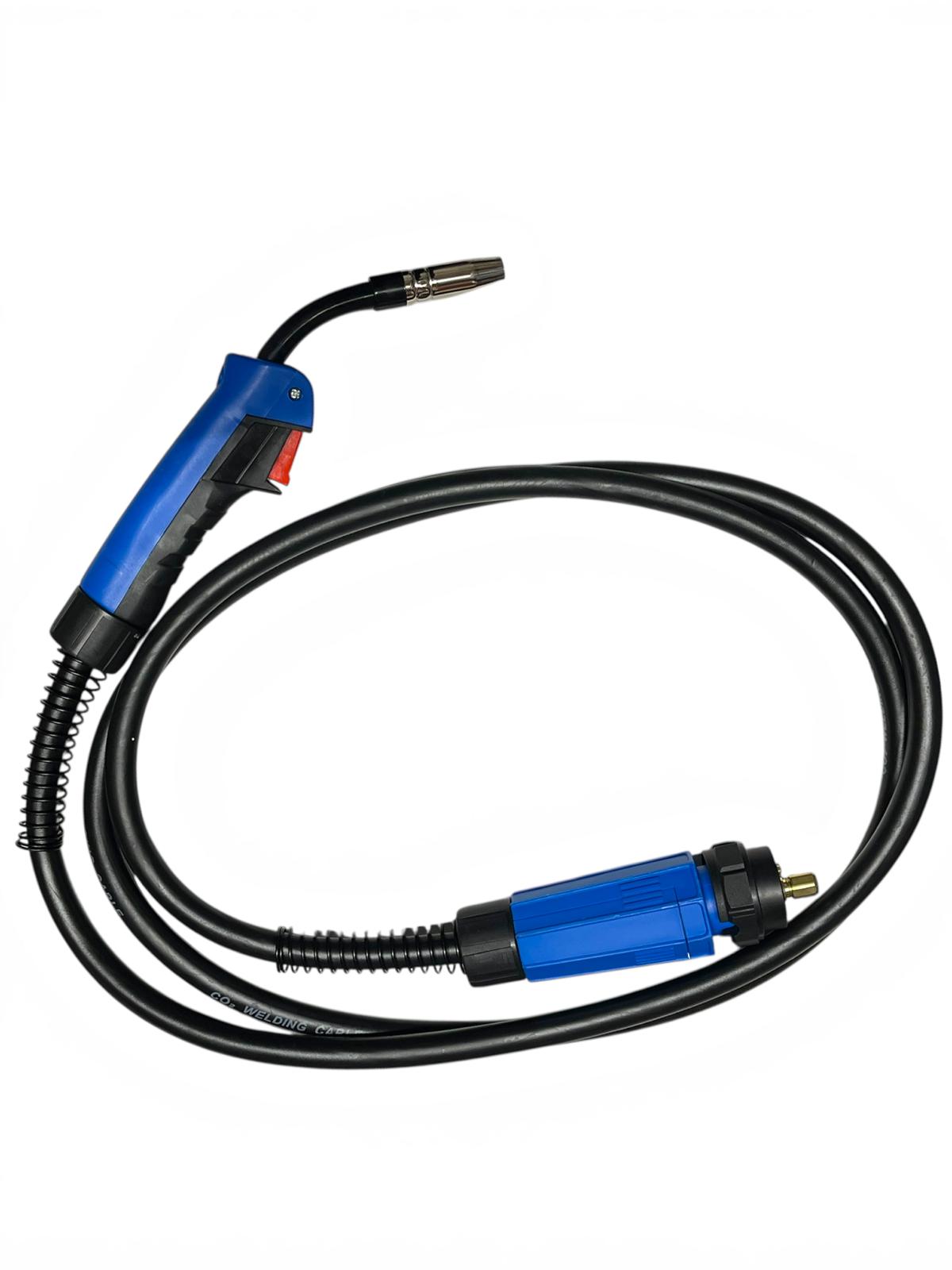

• 🔌 Conector pistolet MIG

• ➕ / ➖ borne sudare

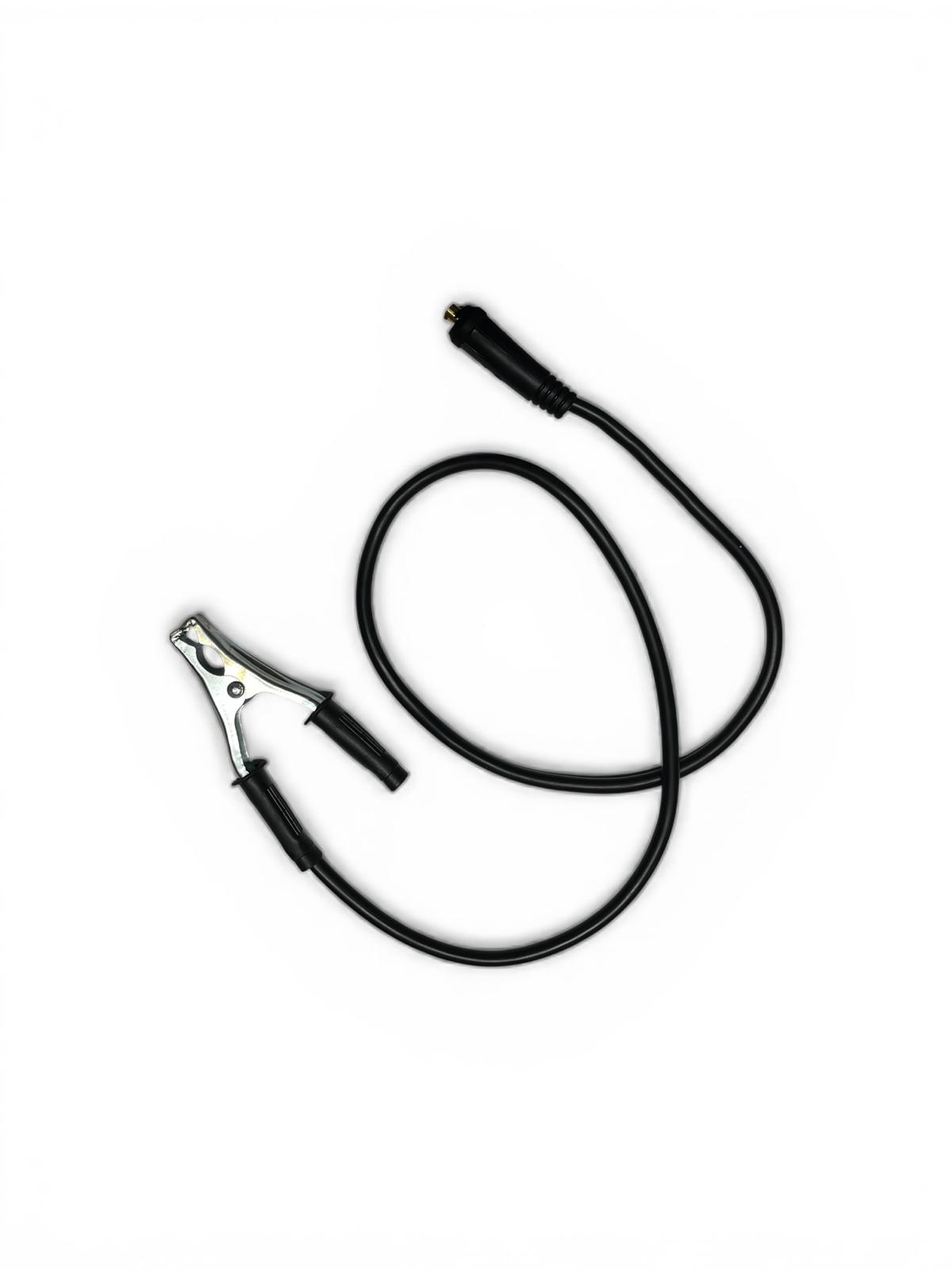

• 🔧 Conector clește masă

• 🔄 Selector polaritate (în interior – pentru sârmă cu/fără gaz)

---

4. INSTALARE

4.1 Alimentare electrică

• Conectați aparatul la priză cu împământare.

• Folosiți siguranță de minim 25A.

• NU utilizați prelungitoare subdimensionate.

4.2 Montare rolă sârmă (MIG)

1. Deschideți capacul lateral.

2. Montați rola de sârmă.

3. Reglați presiunea rolei de antrenare.

4. Introduceți sârma în pistolet.

5. Apăsați trăgaciul până iese sârma.

---

5. MODURI DE SUDURĂ

---

🔹 5.1 Sudare MIG / MAG (cu gaz)

Necesită:

• Butelie gaz (CO₂ sau Argon mix)

• Reductor presiune

• Sârmă plină

Pași:

1. Conectați gazul.

2. Polaritate: Pistolet (+) / Masă (–)

3. Reglați:

   • Voltage

   • Current / viteza sârmă

4. Debit gaz: 8–12 L/min

5. Începeți sudarea.

---

🔹 5.2 Sudare MIG fără gaz (FLUX)

• Folosiți sârmă flux-cored

• NU conectați gaz

⚠️ Schimbați polaritatea:

• Pistolet (–)

• Masă (+)

---

🔹 5.3 Sudare MMA (Electrod)

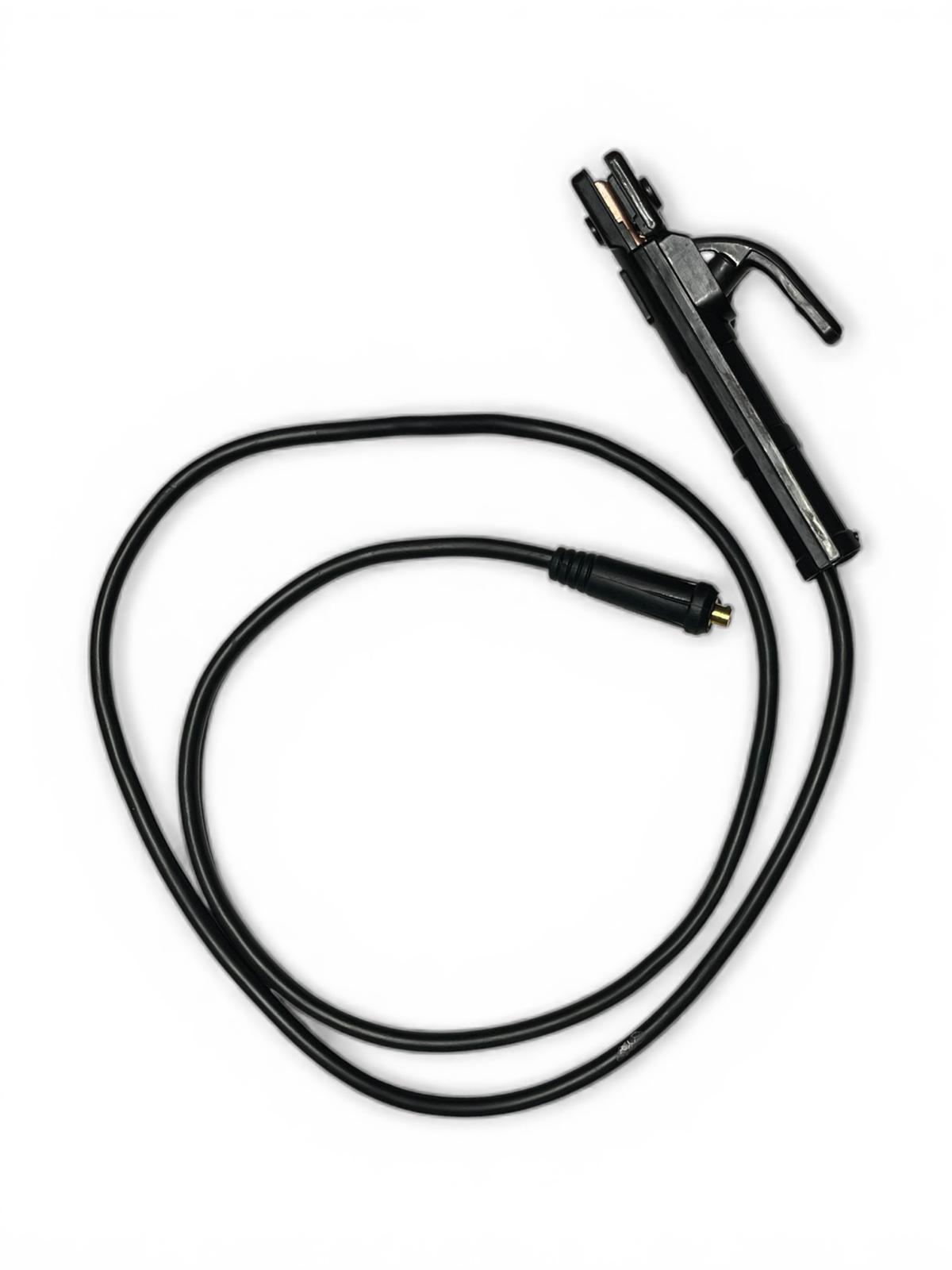

1. Conectați cleștele electrod la (+).

2. Conectați masa la (–).

3. Selectați curentul după electrod:

---

🔹 5.4 Sudare TIG Lift

Necesită:

• Pistolet TIG cu ventil manual

• Gaz Argon pur

Pași:

1. Conectați TIG la borna (–).

2. Masa la (+).

3. Deschideți gazul.

4. Atingeți ușor piesa → ridicați → arcul pornește.

---

6. PROTECȚII AUTOMATE

Aparatul este prevăzut cu:

✔ Protecție supraîncălzire
✔ Protecție supracurent
✔ Protecție tensiune instabilă

Dacă LED O.C se aprinde:
➡ opriți sudarea
➡ lăsați aparatul să se răcească 5–10 minute

---

7. REGULI DE SIGURANȚĂ ⚠️

❗ Purtați mască de sudură automată
❗ Folosiți mănuși termoizolante
❗ NU sudați în mediu umed
❗ Asigurați ventilație bună
❗ NU atingeți piesele sub tensiune
❗ Deconectați aparatul înainte de mentenanță

---

8. ÎNTREȚINERE

• Curățați periodic ventilatorul cu aer comprimat.

• Verificați cablurile lunar.

• NU folosiți aparatul în praf metalic excesiv.

• Înlocuiți duza și vârful de contact când sunt uzate.

---

9. DEFECȚIUNI FRECVENTE

---

10. RECOMANDĂRI DE UTILIZARE

✔ Pentru tablă subțire → MIG cu gaz
✔ Pentru exterior → FLUX (fără gaz)
✔ Pentru lucrări grele → MMA
✔ Pentru inox / finisaj → TIG
